نشت شار مغناطیسی MFL از روشهای بازرسی پیشرفته و تكنولوژي مناسبی براي یافتن خوردگی کف مخازن و لوله ها در حجم زیاد
MFL یکی از روشهای کیفی میباشد که پس از انجام تست و یافتن نقاط معیوب یا مشکوک به وسیله یک روش بازرسی عددی نظیر Phased Array یا التراسونیک سنتی دو پروبه TR جهت تعین دقیق مقدار خوردگی مجدد بازرسی میگردد.
اشتراک گذاری
پیشنهادات مشابه
تست نشت شار مغناطیسی MFL از روشهای بازرسی پیشرفته است که از طریق ایجاد مغناطیس در قطعه و ثبت نشت مغناطیس در نواحی معیوب تجهیزات فولادی استفاده میگردد.
MFL روش مناسبی براي انجام تست غیر مخرب سیم های فولادی، لوله ها، مخازن ذخیره سازی و ریل ها در حجم زیاد است و به خصوص در صنایع نفت و گاز و پتروشیمی به علت انجام سریع حجم زیادی از تست در مخازن ذخیره سازی و موارد دیگر کاربرد روزافزونی پیدا کرده است.
این دستگاهها از آهنرباهای دائمی یا الکترومغناطیسی برای ایجاد شارمغناطیسی موضعی استفاده و سپس توسط سیم پیچ القایی یا آرایه های حسگر Hall Efect نشت شار غیرعادی از نواحی معیوب را تشخیص می دهد.

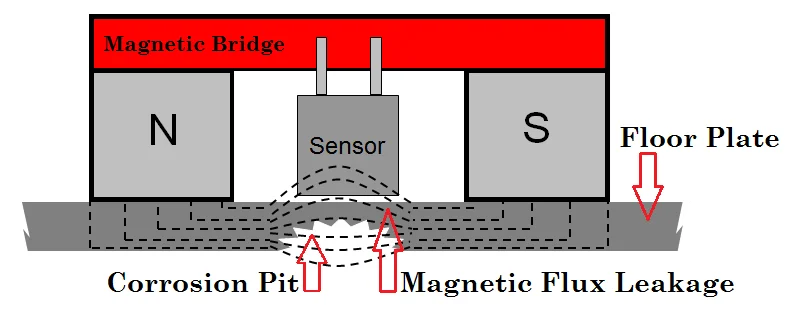

بخش Detector دستگاه نشت شار مغناطیس MFL شامل یک آهنربای بسیار قوی و مجموعه ای از سنسورها است.
در تست MFL ابتدا قطعه مورد تست توسط میدان مغناطیسی بزرگ ناشی از آهنربای قوی در حد اشباع مغناطیسی می شود
در صورت وجود تغییرات جنس قطعه ناشی از عیوب احتمالی، جریان عادی شار مغناطیسی مختل و نشت شار در محل عیوب توسط سنسورهای قوی دریافت میگردد.

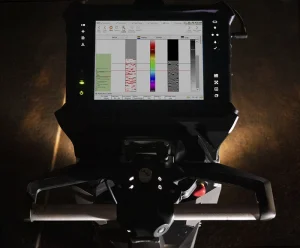

اطلاعات دریافت شده توسط سنسور ها به بخش کامپیوتر دستگاه ارسال و تصاویر بر مبنای مقدار شار دریافتی توسط سنسور ایجاد میگردد.

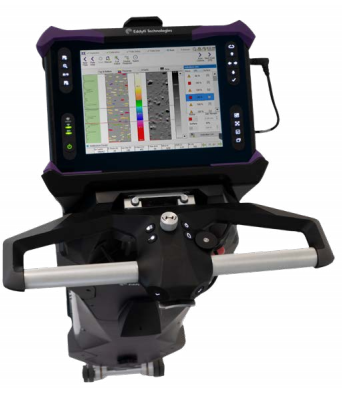

در این روش از تجهیزات اسکن انبوه کف مخازن استفاده میگردد. به طور معمول تجهیزات این تست برای بازرسی ورقهای کف مخازن 4 میلیمتر تا 20 میلیمتر طراحی می شود.
در تجهیزات نوین از آهنربا های بسیار قوی و همچنین متناسب با کیفیت و دقت دستگاه ها 12 الی 256 سنسور بسیار دقیق استفاده شده و همزمان تمامی اطلاعات ذخیره میگردد.

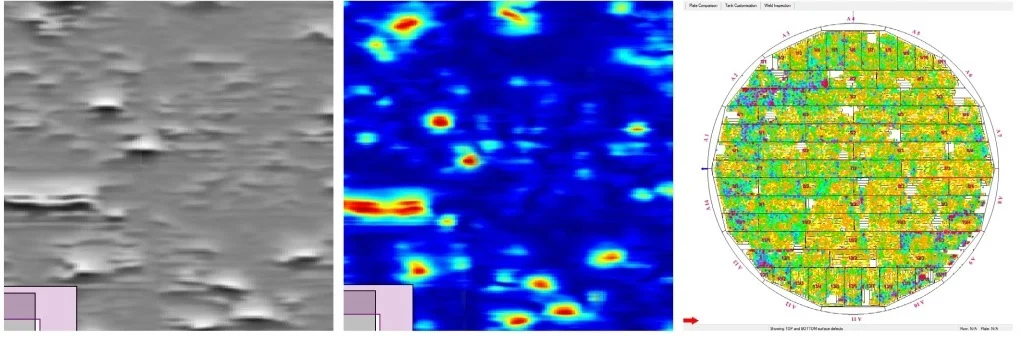

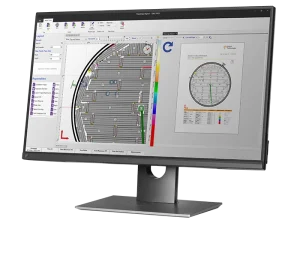

در هر بار مسیر اسکن حدود 25 الی 30 سانتی متر پوشش داده شده که در نرم افزارهای جدید تمامی اسکن هارا کنار هم قرار گرفته و تصویر کلی از شرایط ورقهای کف مخزن به دست می آید.
امکان تعیین موقعیت عیوب در تصاویر ثبت شده، ناشی از وجود شار دریافتی میباشد که تفکیک عیوب محیا می شود.
شدت شار دریافتی توسط سنسورها متناسب با اندازه، جهت و نوع عیوب است.
تست MFL مخازن ذخیره از دسته روشهای بازرسی کیفی میباشد.
به همین دلیل پس از انجام تست MFL و یافتن نقاط معیوب یا مشکوک، برای تعیین دقیق مقدار خوردگی به وسیله یک روش بازرسی عددی نظیر Phased Array یا التراسونیک سنتی دو پروبه TR تست میگردد.

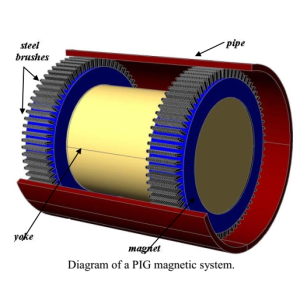

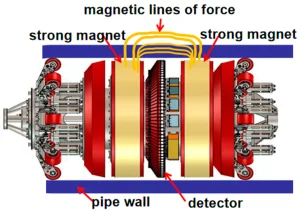

در بازرسی خطوط لوله توسط پیگ هوشمند از روشهای مختلف NDT استفاده میگردد. در حال حاضر یکی از بهترین متد ها استفاده از MFL – TFI میباشد

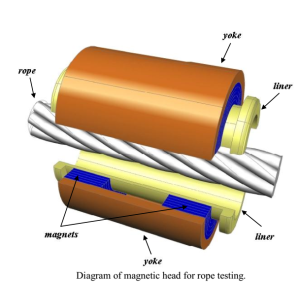

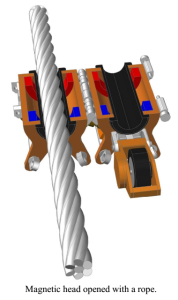

باتوجه به پیچیده بودن سیم های فولادی امکان انجام تست های دیگر NDT محدود بوده و تست MFL برای بررسی صحت کابلهای فولادی زیر استفاده فراوانی دارد
