کاربرد پرسپکس در پروب التراسونیک

استفاده از پرسپکس (PERSPEX) یا پلکسی گلاس (PLEXIGLASS) در پروب های التراسونیک به دلایل زیر انجام می شود :

• محافظت از کریستال و پروب در مقابل سایش
• بهبود سطح اتصال پروب روی سطوح مورد تست
• اصلاح زاویه امواج در تست قطعات پیچیده
• ساخت زاویه مناسب امواج
• حذف کردن محدوده Dead Zone , Near Field در مواقع لزوم
• استفاده بعنوان لنز و متمرکز کردن امواج

• محافظت از کریستال و پروب در مقابل سایش

با توجه به حساسیت کریستال های پیزو الکتریک و وابستگی فرکانس پروب به ضخامت کریستال، همواره یکی از روشهای محافظت استفاده از پرسپکس میباشد. روشهای دیگر نظیر قطعات ضد    سایش نیز استفاده میگردد.

• بهبود سطح اتصال پروب روی سطوح مورد تست

مشکلات استفاده از پروبهای التراسونیک روی سطوح دوار با سایش پرسپکس متناسب با سطح مورد تست بر طرف میگردد

• اصلاح زاویه امواج در تست قطعات پیچیده

جهت ارسال امواج به محل مورد نظردر قطعات پیچیده از قطعات پرسپکس استفاده میشود.

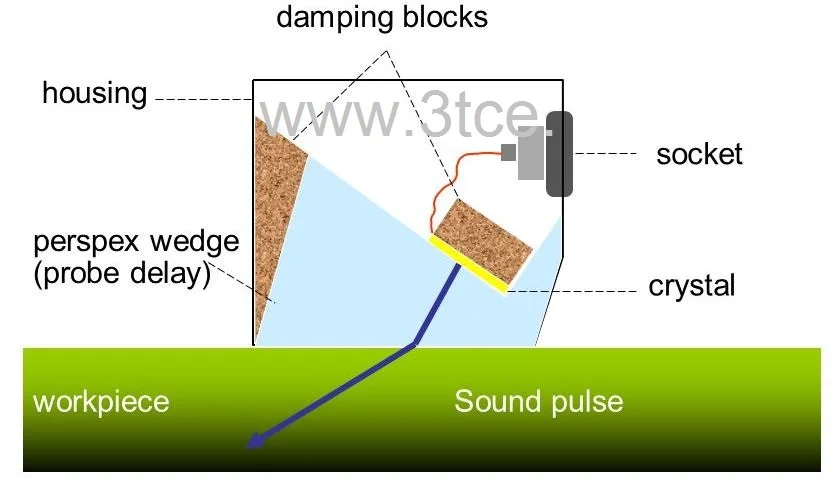

• ساخت زاویه مناسب امواج

در ساخت پروب های زاویه ای یکی از نکات مهم، استفاده از متریال مناسب برای به دست آوردن زاویه دلخواه است. با در نظر گرفتن قانون Snell میتوان فهمید سرعت ماده انتشار دهنده امواج قبل از ورود به قطعه تعیین کننده زاویه امواج خروجی است. به همین دلیل پرسپکس با داشتن سرعت مناسب و خواص انتشار صوت یکی از پرکاربردترین مواد در ساخت پروب می باشد.

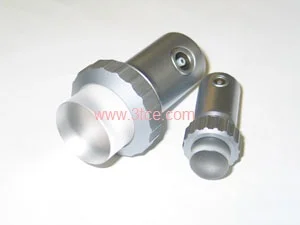

• حذف کردن محدوده Dead Zone , Near Field در مواقع لزوم

در تست قطعاتی وجود near field یا dead zone پروبها منجر به ایجاد اختلال می شود می توان با استفاده از پرسپکس با ضخامت مناسب امواج ارسالی را اصلاح کرد که به آن delay-line پروب نیز  می گویند.

• استفاده بعنوان لنز و متمرکز کردن امواج

جهت فوکوس کردن امواج برای تمرکزصوت میتوان با استفاده از پرسپکس با ساختار مناسب اقدام نمود.
