انتخاب تجهیزات مناسب تست PHASED ARRAY همواره یکی از مراحل مهم انجام تست است و متناسب با استاندارد ساخت و جزییات فنی تجهیز مورد تست انتخاب میشود و در این راهنما پیشنهاداتی که حاصل بهره برداری از استانداردها و تجربیات کارشناسان است قابل مشاهده است :
1 . تجهیزات:
تجهیزات اصلی تست Phased Array به شرح زیر است
- دستگاه Phased Array
- پروب Phased Array
- بلوک های کالیبراسیون حساسیت
- بلوک های کالیبراسیون مسافت
- اسکنر
2 . کاربرد:
در این راهنما تست Phased Array برای دامنه استفاده در موارد زیر بررسی شده است
- تست جوش های مخازن تحت فشار طراحی شده بر اساس استاندارد ASME Sec VIII
- تست جوش های مخازن ذخیره طراحی شده بر اساس استاندارد API 650 و API 620
- تست جوش لوله های تحت فشار طراحی شده بر اساس استاندارد ASME B31.1 و ASME B31.3
- تست جوش خطوط لوله طراحی شده بر اساس استاندارد API 1104
یافتن عیوب ناشی از سرویس برای بررسی عمر باقمانده متناسب با استاندارد API 579
- همچنان مطالعه کنید (تست التراسونیک در تایید صلاحیت جوشکار)
- همچنان مطالعه کنید (POD در روشهای مختلف NDT)
- همچنان مطالعه کنید (انواع انتشار صوت در Phased Array)
3. انتخاب تجهیزات :

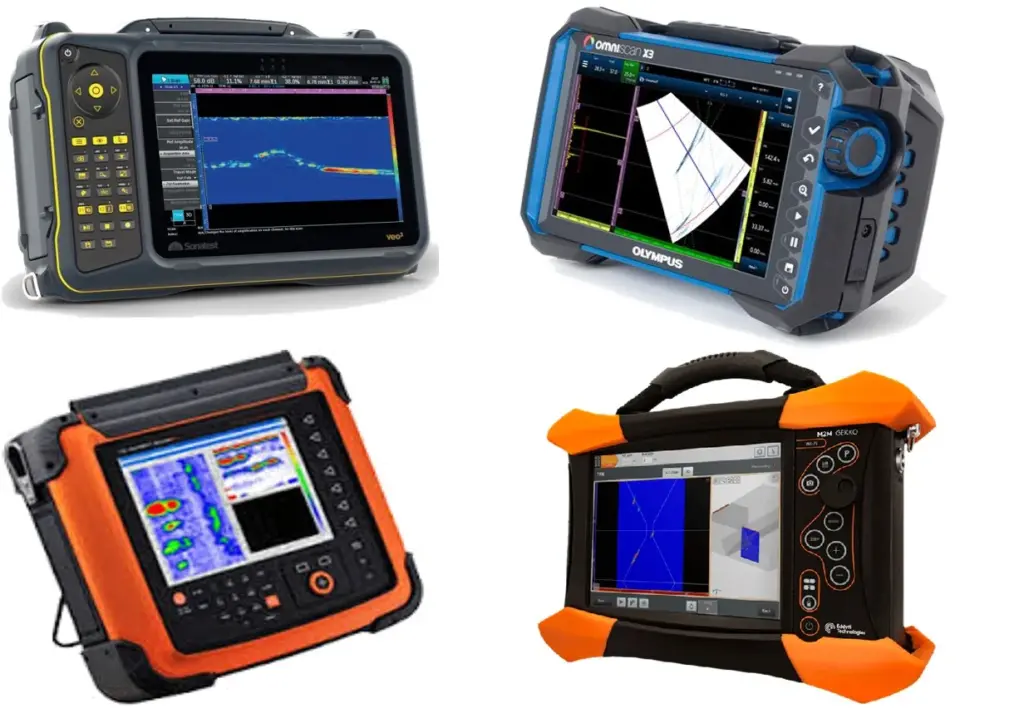

3.1 انتخاب دستگاه التراسونیک پیشرفته:
دامنه کاربرد | ضخامت | تعداد پالسر و کانال | قابلیت ها |
تست جوشبرای همه دامنه های کاربردبند 2 | تا 55 میلیمتر | حداقل 16 پالسر و 64 کانال | انجام Phased Array و ToFD همزمانامکان اتصال دو پروب PAUT همزماندارای حداقل یک جفت کانال ToFDتهیه فایل خروجی قابل آنالیز روی نرم افزارقابلیت اتصال انکودرامکان انجام 4 گروه اسکن همزمان |
55 تا 130 میلیمتر | حداقل 32 پالسر و 64 کانال | ||
از 130میلیمتر تا بیشتر | حداقل 32 پالسر و 128 کانال | ||
یافتن عیوب بدنه تجهیزات و لوله ها ناشی از سرویس برای بررسی عمر باقمانده متناسب با استاندارد API 579(غیر از جوش) | تا 55 میلیمتر | حداقل8 پالسر و 16 کانال | انجام 2 اسکن Phased Array همزمانامکان ذخیره تصویر محل عیبقابلیت اتصال انکودر در مواقع تهیه نقشه خوردگی |
55 تا 100 میلیمتر | حداقل 16 پالسر و 64 کانال | ||
از 100 میلیمتر تا بیشتر | حداقل 32 پالسر و 64 کانال |
3.2 انتخاب پروب Phased Array : (همچنان مطالعه کنید: محاسبات موقعیت پروب)
ضخامت | فرکانس | تعداد المنت | سایز (Pitch) |
ضخامت تا کمتر از 6 میلیمتر | 10 مگاهرتز | حداقل تا 16 المنت | 0.3 تا 0.6 میلیمتر |
ضخامت 6 تا 10 میلیمتر | 7.5 تا 10 مگاهرتز | حداقل تا 16 المنت | 0.3 تا 0.6 میلیمتر |
ضخامت 10 تا 16 میلیمتر | 5 تا 7.5 مگاهرتز | حداقل تا 16 المنت | 0.3 تا 0.6 میلیمتر |
ضخامت 16 تا 55 میلیمتر | 5 مگاهرتز | حداقل تا 16 المنت | 0.5 تا 0.8 میلیمتر |
ضخامت 55 تا 85 میلیمتر | 2.25 تا 5 مگاهرتز | حداقل تا 32 المنت | 0.6 تا 0.8 میلیمتر |
ضخامت 85 تا 100 میلیمتر | 2.25 تا 5 مگاهرتز | حداقل تا 32 المنت | 0.8 تا 1 میلیمتر |
ضخامت از 100 میلیمتر تا بالاتر | 2.25 مگاهرتز | حداقل تا 32 المنت | 0.8 تا 1.2 میلیمتر |
3.3 انتخاب Wedge Phased Array :
دامنه کاربرد | جنس کفشک | زاویهخروج صوت | توضیحات |
تست جوش Phased Arrayبرای همه دامنه های کاربرد بند 2 | Rexolite | 45 درجه طولی45 درجه عرضی55 درجه عرضی60 درجه طولی60 درجه عرضی | در تست جوش لوله های تا کمتر از 20 اینچ کفشک میبایست متناسب با قطر لوله قوس داشته باشد |
تست جوش ToFDبرای همه دامنه های کاربرد بند 2 | Rexolite | 45 و 60 و 65 و 70 درجه | جنس بدنه کفشک متغیر اساسی نیست و جنس مرکز کفشک میبایست رعایت گردد |
یافتن عیوب بدنه تجهیزات و لوله ها ناشی از سرویس برای بررسی عمر باقمانده متناسب با استاندارد API 579 (غیر از جوش) | Prespexو یاRexolite | صفر درجه | حداکثر ضخامت قابل تست تا حدودا دوبرابر ضخامت کفشک میباشددر ضخامت بالای 60 از کفشک Rexolite استفاده گردد |
3.4 انتخاب بلوک حساسیت TCG/DAC:
دامنه کاربرد | ضخامت جوش | ضخامت بلوک | قطر SDH | توضیحات |
تست جوش های مخازن تحت فشارطراحی شده بر اساس استانداردASME Sec VIII | تا 25 میلیمتر | ± 25 %ضخامت جوش | تا 2.5 میلیمتر موازی سطح | متریال بلوک میبایست مشابه متریال جوش باشد.شرایط سطح بلوک حتی الامکان مشابه قطعه مورد تست باشددرصورت تفاوت فرایند ساخت متریال بلوک و قطعه، محاسبه ضریب انتقال صوتی انجام گردددارای 3 عدد SDH در عمقهای ¼ , ½ , ¾ ضخامت بلوک |
25 تا 50 میلیمتر | ± 25 %ضخامت جوش | تا 3 میلیمتر موازی سطح | ||
50 تا 100میلیمتر | ± 25 %ضخامت جوش | تا 5 میلیمتر موازی سطح | ||
از100میلیمتر تا بیشتر | ± 25 %ضخامت جوش | با ازای هر 50 میلیمتر افزایش ضخامت تا 1.5 میلیمتر به سایز SDH پله قبلی اضافه میگردد |
برای استفاده بلوکهای فوق در قطعات لوله ای شکل، در صورتی که سطح بلوک متناسب با لوله مورد تست قوس داشته باشد استفاده از همین بلوک و رفلکتورها مجاز میباشد
3.5 انتخاب بلوک اسکنر :
یک قطعه بلوک از متریال واقعی مورد تست باشرایط زیر میبایست توسط کارفرما تهیه و جهت بررسی روزانه کارایی سیستم در اختیار اپراتورها قرار گیرد
- در تست جوش ورقها این قطعه حداقل به طول 50 سانتی متر و با ضخامت % 25± جوش مورد تست باشد.
- در تست جوش لوله این قطعه حداقل حداقل نیمی از محیط دایره، ضخامت % 25± جوش مورد تست و قطر آن در محدوده 0.9 تا 1.5 برابرلوله اصلی مورد تست باشد.
- طرح اتصال مشابه و مانند قطعه مورد تست باشد.
- عیوب مصنوعی یا واقعی بوده و تعداد، موقعیت و اندازه عیوب با مشورت کارشناس سطح 3 PAUT مشخص گردد.
- از بلوک اسکنر میتوان در صورت تایید کارشناس سطح 3 برای تایید صلاحیت دستورالعمل و اسکن پلان استفاده نمود
- در صورت مشخص بودن دقیق سایز و نوع عیوب، میتوان از بلوک فوق بعنوان بلوک تهیه دستورالعمل سایزینگ استفاده نمود.
نقشه توصیه ای و پیشنهادی برای تهیه بلوک به عیوب مصنوعی به شکل زیر است :
3.6 انتخاب اسکنر :
دامنه کاربرد | اسکنر مورد نیاز | قابلیت ها |
تست جوش های مخازن تحت فشار طراحی شده بر اساس استاندارد ASME Sec VIII | اسکنر تمام اتوماتیک و یا اسکنر نیمه اتوماتیک | امکان نصب تا حداقل دو عدد پروب Phased Arrayقابلیت نصب تا حداقل دو عدد پروب ToFDامکان نصب و اتصال انکودردارای چرخ های مگنتی چسبنده و یا مکانیزم های دیگر برای اتصال به مخزن |
تست جوش های مخازن ذخیره طراحی شده بر اساس استاندارد API 650 و API 620 | اسکنر تمام اتوماتیک | امکان نصب تا حداقل دو عدد پروب Phased Arrayقابلیت نصب تا حداقل دو عدد پروب ToFDامکان نصب و اتصال انکودردارای چرخ های مگنتی چسبنده و یا مکانیزم های دیگر برای اتصال به مخزن |
تست جوش لوله های تحت فشار طراحی شده بر اساس استاندارد ASME B31.1 و ASME B31.3 | اسکنر تمام اتوماتیک و یا اسکنر نیمه اتوماتیک | امکان نصب تا دو عدد پروب Phased Arrayقابلیت نصب تا دو عدد پروب ToFDامکان نصب و اتصال انکودردارای چرخ های مگنتی چسبنده و یا مکانیزم های دیگر برای اتصال به مخزن |
تست جوش خطوط لوله طراحی شده بر اساساستاندارد API 1104 | اسکنر تمام اتوماتیک و یا اسکنر نیمه اتوماتیک | امکان نصب تا دو عدد پروب Phased Arrayقابلیت نصب تا دو عدد پروب ToFDامکان نصب و اتصال انکودردارای چرخ های مگنتی چسبنده و یا مکانیزم های دیگر برای اتصال به مخزن |
یافتن عیوب بدنه تجهیزات و لوله ها ناشی از سرویس برای بررسی عمر باقمانده متناسب با استاندارد API 579 (غیر از جوش) | اسکنر تمام اتوماتیک و یااسکنر نیمه اتوماتیکو یا اسکن دستی | قابلیت متصل نمودن و اتصال انکودر در مواقع تهیه نقشه خوردگی |
